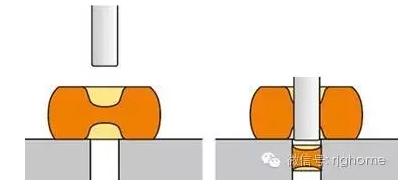

在坯料上鍛制出透孔或不透孔的工序稱為沖孔。沖孔分為開式?jīng)_孔和閉式?jīng)_孔。開式?jīng)_孔又分為實心沖子沖孔和空心沖子沖孔。本文介紹實心沖子開式?jīng)_孔過程中常見的缺陷和對策。
沖孔過程中的主要缺陷是“走樣”、側表面裂紋、內孔圓角處裂紋和孔沖偏等。

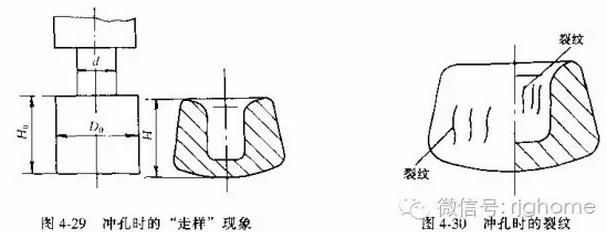

所謂“走樣”是指開式?jīng)_孔時坯料高度減小，外徑上小下大，而且下端面突出，上端面凹進等現象。“走樣”和裂紋等缺陷是與沖孔時的受力和變形情況有關的。
沖孔時沖頭下部的A區金屬是直接受力區，其周圍的B區金屬是間接受力區A區金屬的的變形可看做是環形金屬包圍下的鐓粗，A區金屬被壓縮后高度減小，橫截面積增大，向四周徑向外流，但受到環壁的限制，故處于三向受壓的應力狀態，其應力應變簡圖如圖4-31所示。B區之受力和變形主要是由于A區的變形引起的。A區金屬徑向外流時，使B區金屬徑向受壓，切向受拉，在高度方向，A區金屬向下流動時，借助剪切應力對B區金屬有一個拉縮作用。愈靠近內側受拉縮愈嚴重。沖孔時D/d愈小，即B區愈薄時，拉縮和走樣愈顯著。但是，如果B區很厚，即D/d很大時，B區外側的σ1、σ2、σ3均很小，可能處于彈性狀態，僅內側發生塑性變形，這時B區的內側金屬徑向被壓縮，高度可能增大，猶如打硬度一樣，“走樣”很小。
低塑性材料開式?jīng)_孔時，外側表面裂紋的產生就是由于A區金屬向外流動時B區的外徑被迫地?cái)U(kuò)大，使外側金屬受到切向拉應力，當超過金屬當時的強度極限時，便產生裂紋破壞。沖孔時D/d愈小，即B區愈薄時，最外層金屬受到的切向拉應力和拉應變愈大，故愈易產生裂紋。
由以上分析可見，開式?jīng)_孔時D/d太小是不好的，會產生“走樣”過大和裂紋，故生產中常取D/d=3，也有些廠取D/d≥（2.5～3）。
沖孔時內孔圓角處的裂紋是由于此處溫度降低較多，塑性較低，加之沖子一般都有錐度，當沖子往下運動時，此處便被脹裂。因此，沖子的錐度不宜過大，當沖低塑性材料時，如Cr12型鋼，不僅要求沖子錐度較小，而且要經過多次加熱逐步?jīng)_成。

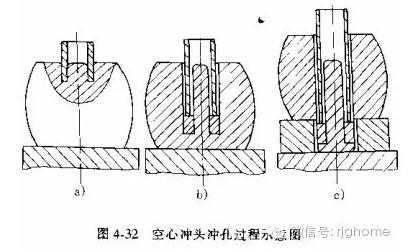

大型鍛件在水壓機上沖孔時，當孔徑大于φ450mm時，一般采用空心沖頭沖孔，這樣可以減小B區外層金屬的切向拉應力，避免產生側表面裂紋，并能除掉錠料中心部分質量不好的金屬。
沖孔過程中的另一個問題是孔沖偏?？灼鹂讻_偏的原因很多，如沖子放偏，環形部分金屬性質不均，沖頭各處的圓角、斜度不一致等，均可使孔沖偏。原坯料愈高，愈容易沖偏。因此沖孔時，坯料高度H0一般小于直徑D0，在個別情況下，采用H0/D0≤1.5。
沖頭的形狀對沖孔時金屬的流動有很大影響，例如錐形沖頭和橢圓形沖頭均有助于減小沖孔時的“走樣，但這樣的沖頭很容易將孔沖歪，因此，自由鍛沖孔時，沖頭一般用平頭，在轉角處取不太大的圓角。
|
