| 地址： |
廣東省佛山市順德區(qū)陳村鎮(zhèn)潭村工業(yè)三路 |
| 電話： |
+86-757-23310085 |
| 傳真： |
+86-757-23310138 |
| 手機(jī)： |
黃先生13802644985 |
| 郵箱： |
gdzlzd@163.com |
| QQ： |
3088744955 |
|
|
| 低壓鑄造工藝 三點(diǎn)針對性措施防廢品 |
| 發(fā)布時(shí)間：2015-11-24 文章來源：鑄造生態(tài)圈 瀏覽次數(shù)：1705 |
低壓鑄造是將模具放在密閉的保溫爐上面，型腔通過升液管與爐膛里的金屬液相通。工作時(shí)向爐膛中加入帶壓力的空氣，金屬液會從升液管中流入型腔。待金屬液凝固后，將爐膛中的壓縮空氣釋放，未凝固的金屬從升液管中流回到爐中。變矩器機(jī)芯中的鋁輪、葉片采用低壓鑄造技術(shù)有四大優(yōu)點(diǎn)：第一，鑄件組織致密，力學(xué)性能好；第二，工藝出品率高，目前我公司鑄造廠壓鑄件工藝出品率在93%以上，同種產(chǎn)品重力鑄造的工藝出品率在70%～80%；第三，生產(chǎn)效率高，同種產(chǎn)品壓鑄工藝生產(chǎn)效率是重力鑄造的三倍；第四，表面光潔，可減少加工余量。
圖1、圖2為同一個(gè)產(chǎn)品分別采用兩種工藝鑄造的鑄件實(shí)物。
圖1 低壓鑄造鑄件
圖2 重力鑄造鑄件
?。保蛪鸿T造生產(chǎn)流程
（1）模具檢查 模具在使用前應(yīng)該清理涂料，涂料經(jīng)過一個(gè)生產(chǎn)周期后已經(jīng)失效或表面不均勻，需要將涂料用砂輪打磨掉。然后就是清理頂桿的鋁屑，清理透氣塞。
?。?）烘烤模具 模具的最佳工作溫度為（360±10）℃，因此在工作前應(yīng)先將模具烘烤到工作溫度。
?。?）涂料 模具加熱至300℃時(shí)噴涂涂料，涂料一定要均勻，不能有流掛等現(xiàn)象。涂料主要起以下作用：第一，防止鋁合金對型腔的腐蝕，增加鑄型的壽命；第二，防止鋁合金粘結(jié)在型腔或分型面上，使生產(chǎn)能連續(xù)快速進(jìn)行；第三，涂料使型腔里有一層隔熱的保護(hù)組織，使金屬液易于平穩(wěn)地流入型腔，減少鋁液的流動阻力，增加金屬液的填充性能。
?。?）下芯。
（5）設(shè)置工藝參數(shù) 低壓鑄造的工藝參數(shù)主要為鋁液的溫度、設(shè)備的增壓速率和壓力設(shè)定。這三個(gè)因素都會影響鑄件的質(zhì)量，造成粘砂、澆不足、嗆火等缺陷，因此參數(shù)設(shè)定對鑄件影響至關(guān)重要。
?。?）澆注。
2. 鑄件常見缺陷及處理方法
?。?）嗆火 圖3為鋁輪鑄件大端面嗆火缺陷。

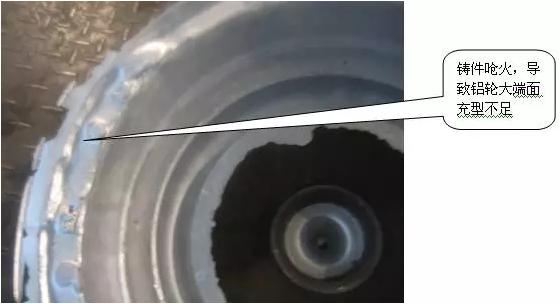

圖3 鋁輪鑄件大端面嗆火缺陷
造成嗆火的原因：模具溫度低；排氣不暢；充型速率過快。
解決方法：將模具溫度升至350℃以上；加強(qiáng)排氣，主要是增加透氣塞，以及噴涂透氣性好的涂料；增加充型時(shí)間，使型腔氣體能全部排出。
?。?）粘砂 圖4為葉片鑄件產(chǎn)生粘砂缺陷。
粘砂的原因：澆注溫度過高；砂芯強(qiáng)度不足；保壓壓力過高。
解決方法：鋁液澆注溫度不高于670℃；減少砂芯烘烤時(shí)間，保持砂芯的強(qiáng)度；設(shè)置合理的保壓壓力。
圖4 葉片粘砂缺陷
?。?）澆不足 圖5為葉片鑄件產(chǎn)生的澆不足缺陷。產(chǎn)生的主要原因：鋁液溫度低，流動性差；充型參數(shù)不合理，充型時(shí)流速低；模具的排氣不暢，內(nèi)部壓力高，阻礙充型。
?。?）縮松 圖6、圖7分別為葉片和鋁輪產(chǎn)生的縮松缺陷。
圖5 葉片澆不足缺陷
圖6 葉片縮松缺陷
圖7 鋁輪縮松缺陷
縮松主要在鋁輪的熱節(jié)周圍，聚集或分散細(xì)微空洞造成組織不致密?！ 》乐狗椒ǎ鹤⒁饽＞邷囟葓?，創(chuàng)造順序凝固條件；提高結(jié)晶壓力。
結(jié)語
低壓鑄造相比傳統(tǒng)重力鑄造可大幅提高鑄件的出品率，而且工作效率高。由于是在壓力下結(jié)晶，鑄件的組織致密，抗拉強(qiáng)度可達(dá)到200MPa以上。但是，低壓鑄造對于設(shè)備、模具及工藝的要求較高，稍有不慎就會出現(xiàn)批量廢品。經(jīng)過我們長期總結(jié)，影響低壓質(zhì)量的主要原因可以歸結(jié)為三點(diǎn)：一是溫度（模具溫度和鋁液溫度）；二是排氣；三是充型參數(shù)。通過對以上三點(diǎn)采取針對性措施，可以不斷降低鑄件的廢品率。
|
|
您的當(dāng)前位置：
